Sistema cúbico fuera de línea de máquina de ladrillos

Actualmente, la mayoría de los clientes utilizan sistemas cúbicos fuera de línea para máquinas de ladrillos que dependen del apilamiento manual de ladrillos; Este enfoque no sólo requiere mucha mano de obra y es ineficiente, sino que también dificulta la gestión de producción estandarizada dentro de la instalación. Para abordar los inconvenientes asociados con el apilamiento manual en estas líneas, QGM ha desarrollado de forma independiente un separador de paletas de ladrillos. Esta unidad se puede instalar cerca del patio de curado para apilar ladrillos semiacabados curados en el sitio y automatizar la separación de los ladrillos de las paletas. Comprende un mecanismo de apilamiento de ladrillos, un mecanismo de apilamiento de paletas y sistemas de desplazamiento, elevación, transporte, hidráulicos y de control inteligente.

Enviar Consulta

Descripción del Producto

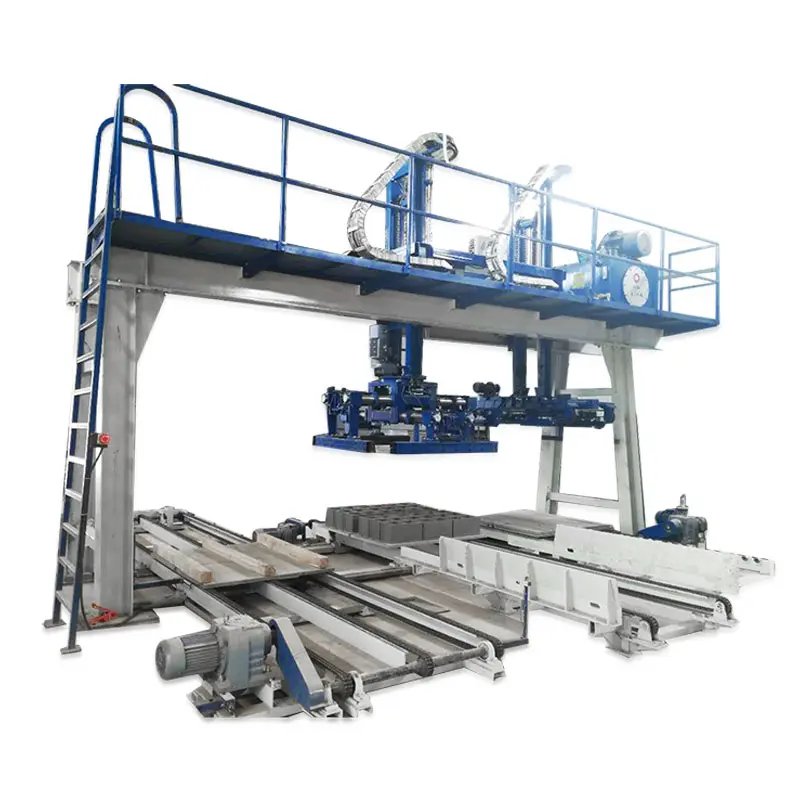

El sistema cúbico fuera de línea de máquina de ladrillos Zenith es una solución de apilamiento de bloques automático independiente diseñada para plantas modernas de producción de ladrillos de hormigón. Instalado por separado de la línea de moldeo principal, realiza la recolección, clasificación, reorganización y cubos automáticos de ladrillos después del proceso de curado, lo que proporciona una solución flexible para mejorar la eficiencia en el manejo del producto terminado.

Cubicación independiente para una gestión de producción flexible

A diferencia de los sistemas tradicionales de apilamiento en línea, el sistema de cubos fuera de línea funciona independientemente de la línea de producción de ladrillos. Este diseño separa la producción de moldeo de las operaciones de paletizado, lo que permite a las fábricas mantener una producción continua y al mismo tiempo mejorar la eficiencia del apilamiento y la flexibilidad general del flujo de trabajo.

Control inteligente para un apilamiento preciso de bloques

Integrado con control inteligente PLC y tecnología de servoposicionamiento, el sistema completa automáticamente la separación de paletas, la disposición de capas transversales y la formación de cubos estándar. Puede ajustar los métodos de apilamiento según diferentes tamaños de ladrillos, números de capas y requisitos del producto, lo que lo hace adecuado para bloques huecos, ladrillos macizos, adoquines y diversos productos de concreto.

Rendimiento estable en entornos industriales

Con un marco resistente y componentes de transmisión duraderos, el sistema cúbico fuera de línea Zenith está diseñado para un funcionamiento continuo de alta frecuencia. El movimiento mecánico preciso ayuda a prevenir el desplazamiento de bloques, el colapso del apilamiento y daños al producto, lo que garantiza un rendimiento confiable con bajos requisitos de mantenimiento.

Mejore la automatización y reduzca los costos laborales

Al reemplazar las operaciones de apilamiento manual, este sistema de cubos automático ayuda a reducir la demanda de mano de obra y mejora la eficiencia en el manejo de ladrillos terminados. Permite un apilamiento estandarizado, un transporte más sencillo con montacargas y una mejor gestión del almacén, lo que la convierte en una solución de actualización ideal para las fábricas que buscan una mayor automatización y menores costos de producción.

Brick Machine Offline Cubic System

Introducción al separador de ladrillos y tableros.

En la actualidad, la mayoría de los clientes utilizan líneas de producción de bloques simples y apilan ladrillos manualmente, lo que no solo requiere una gran mano de obra, sino que también tiene una baja eficiencia de producción y no favorece la gestión de producción estandarizada del área de la fábrica. En vista de las desventajas de paletización de la línea de producción de bloques simples, el separador de ladrillos y losas desarrollado independientemente por QGM se puede instalar cerca del patio de curado de ladrillos para paletizar los ladrillos semiacabados curados en el sitio para lograr una separación automatizada de ladrillos y losas. Se compone principalmente de un dispositivo de apilamiento de ladrillos, un dispositivo de apilamiento de placas, un sistema de desplazamiento, un sistema de elevación, un sistema de transporte, un sistema hidráulico y un sistema de control inteligente.

Características principales

1) Adecuado para paletizar varios tipos de ladrillos.
2) Se pueden sujetar dos ladrillos a la vez, el dispositivo de sujeción de ladrillos se puede girar 90° y los ladrillos se pueden apilar transversalmente en pilas cuadradas.
3) Puede reducir de 5 a 6 trabajadores y reducir los costos laborales.
4) El sistema operativo automatizado estable y conveniente (control PLC Siemens) mejora en gran medida la eficiencia de paletizado.
5) El sistema de sujeción de ladrillos eficiente y estable evita el apilamiento manual de ladrillos dañados y reduce en gran medida la tasa de daños.
6) Se adopta el dispositivo de reciclaje de paletas, que es limpio, eficiente y conveniente para el transporte con montacargas a la máquina automática de carga de placas para su reutilización.
7) El paletizado mecánico facilita la gestión segura de la producción en fábrica. Parámetros técnicos del separador de ladrillos y tableros.

Parámetros técnicos

Dimensiones totales de la máquina.	7850×6500×5100mm
Palet 1350 rango de tamaños de paletizado en dirección	730-1400 mm
Palet 1400 dirección (dos placas) rango de tamaños de paletizado	670-1450 mm
Motor de desplazamiento	2,2 KW (transporte de pila de placas)
	2.2KW (paletizado y transporte)
	1,5 KW (transporte de ladrillos y losas)
Equipado con motor de dispositivo de limpieza de paletas.	0,55 KW
peso	10,5 toneladas
Altura de paletizado	1100 mm
Potencia del motor de la estación hidráulica.	22kW
Cilindro giratorio	90°
Dispositivo transportador de cadena de paletizado	2,2 KW
